亲水防雾涂料施工全指南：3步搞定，持久清晰不翻车作者：福膜科技浏览数:153次
不管是浴室玻璃、汽车后视镜，还是商品橱窗、眼镜镜片，一遇到水汽就起雾模糊，不仅影响视线，还容易滋生细菌、留下水渍。而亲水防雾涂料的出现，完美解决了这个痛点——它能让水汽快速铺展成水膜，始终保持清晰通透。 但很多人反馈，买了优质的亲水防雾涂料，施工后效果却差强人意：要么防雾不持久，要么涂层起翘脱落。其实问题大多出在施工环节！今天就给大家整理一份超详细的亲水防雾涂料施工操作指南，从施工前清洗、施工方式到固化3大核心步骤逐一拆解，新手也能轻松上手～
图1 起雾模糊的浴室镜 一、施工前：清洗分类型，长效涂料必洁净 亲水防雾涂料施工前的清洗要求需根据涂料类型区分，核心差异在于短效与长效涂料的附着力需求不同：短效亲水防雾涂料多为临时性涂层，对基材附着力要求较低，无需进行复杂清洗，仅需简单擦拭去除表面浮尘即可；而长效亲水防雾涂料需形成稳定、持久的结合层，基材洁净度直接决定涂层使用寿命，若表面残留灰尘、油污、水渍，会导致涂层无法紧密贴合，后期易造成起雾失效或防雾不长效，因此必须彻底清洗干净。 1、短效涂料：简单除尘即可 对于短效亲水防雾涂料，无需进行深度清洗。用干燥、柔软的毛巾去除基材表面浮尘、油污等明显杂质即可，避免使用清水或清洁剂，防止基材残留水汽影响短效涂层的临时附着效果。 2、长效涂料：深度清洗+除油，确保无残留 长效涂料的清洗需遵循“先除尘、再除油、最后干燥”的流程，每一步都需保证无残留，具体操作如下： （1）初步除尘：先用清水冲洗施工面，再用抹布擦拭去除表面浮尘、泥沙等杂质；若有顽固水垢，可先用除垢剂浸泡片刻后擦拭干净，避免使用粗糙工具刮伤基材。 （2）深度除油：油污是长效涂层附着力的“天敌”，需用专业清洗剂或除油剂喷洒在施工面，用无尘布反复擦拭，边角、缝隙等难清洁部位需重点处理；擦拭完成后再用清水冲洗，确保无清洗剂无残留，清洗干净的基材表面会形成一层均匀的水膜，无液滴成股下流或局部水膜收缩。 （3）干燥处理：采用“自然晾干+冷风吹干”双重方式，先将施工面用硅胶刮刀刮掉水膜，竖直放置晾干10-20分钟，再用冷风机吹5-10分钟，确保表面无任何水渍、潮气。 注意：施工环境也需保持干燥通风，避免在潮湿、闷热或灰尘多的地方施工，温度建议控制在15-30℃之间，湿度不宜过高。
图2 深度清洁基材表面的灰尘和油污 二、施工方法：按需选择，多工艺适配不同场景 亲水防雾涂料的施工方法需根据基材形状、施工面积、精度要求及涂料特性选择，常用工艺包括擦涂、喷涂、浸涂、旋涂等，不同方法各有适配场景和操作要点，具体如下： 1、擦涂：操作简便，适配小面积、异形基材 擦涂是最基础的施工方法，无需专业设备，适合小面积基材（如眼镜镜片、汽车后视镜边角）、平整基材及现场修补。操作要点：先将涂料搅拌均匀，若为长效涂料需确认基材已干燥洁净；用干净的海绵、无尘布或棉签蘸取适量涂料，从基材一端开始沿同一方向均匀擦拭一遍，确保涂层厚度均匀，无漏涂、堆积。避免同一位置反复擦涂造成涂层过厚不均匀，从而引起基材的表观不良。
图3 手工擦涂 2、喷涂：效率高，适配大面积、平面基材 喷涂适合大面积平面基材（如浴室玻璃、橱窗、工业设备视窗），具有施工效率高、涂层均匀性好的优势。操作要点：需使用专业喷枪，施工前将涂料按说明书比例稀释（若需），充分搅拌后过滤去除杂质，避免堵塞喷枪；施工时喷枪与基材保持20-30cm距离，沿水平或垂直方向匀速移动，喷涂厚度以“薄而匀”为原则，分2-3遍完成，每遍间隔时间以涂层表干为准；施工环境需保持洁净、无风，避免灰尘混入涂层。
图4 精密喷涂 3、浸涂：涂层均匀，适配批量、规则形状基材 浸涂适合批量生产的异形基材（如泳镜镜片、金属视窗配件），这种工艺能保证涂层全方位均匀覆盖，操作相对简便。操作要点：准备专用浸涂槽，将搅拌均匀的涂料倒入槽中，确保涂料深度足够覆盖基材；将洁净干燥的基材缓慢浸入涂料中，浸泡时间按涂料说明书控制（一般10-30秒）；匀速提起基材，让多余涂料自然滴落，避免滴落过快导致涂层厚薄不均；提起后放置在洁净环境中，等待表干。

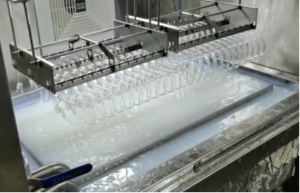

图5 防护眼镜浸涂施工 4、旋涂：精度高，适配高精度、小尺寸基材 旋涂主要用于高精度小尺寸基材（如光学镜片、电子元件视窗），能精准控制涂层厚度，涂层平整度极佳。操作要点：需使用专业旋涂仪；将适量涂料滴涂在基材中心，启动旋涂仪，通过调节转速和时间控制涂层厚度（转速越高、时间越长，涂层越薄）；旋涂过程中确保基材固定牢固，避免偏移；施工后及时清理旋涂仪残留涂料，基材放置在洁净环境中表干。

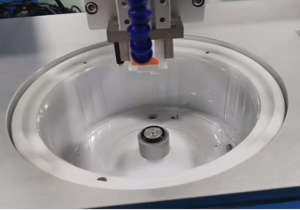

图6 光学镜片自动旋涂 三、施工后：干燥工艺分两类，按需选择保固化效果 施工后的干燥固化是保障亲水防雾涂料性能的关键环节，核心目的是去除涂层中的溶剂，让涂层与基材牢固结合。根据涂料类型、施工场景及效率要求，固体可分为常温干燥和高温烘干两类工艺，具体操作要点如下： 1、常温干燥：操作简便，适配多数民用涂料 常温干燥无需额外加热设备，适合大多数民用亲水防雾涂料（如家用浴室玻璃涂料、眼镜涂料），操作简便且不会损伤基材。操作要点：将施工后的基材放置在干燥、通风、洁净的环境中，环境温度控制在15-30℃，湿度不过高；干燥过程分为表干和完全固化两个阶段，表干时间一般为30分钟-2小时，完全固化时间为24-48小时（具体以产品说明书为准）；表干阶段严禁触碰、沾水或沾染水汽，完全固化前避免外力摩擦、撞击。 注意：常温干燥需确保环境无灰尘、无明显气流，避免灰尘附着在未固化涂层表面，影响涂层平整度和防雾效果。 2、高温烘干：效率高，适配工业批量生产、高性能涂料 高温烘干通过加热加速溶剂挥发和涂层固化，具有干燥效率高、涂层附着力更强、耐久性更好的优势，适合工业批量生产及高性能长效亲水防雾涂料（如工业设备视窗、汽车玻璃专用涂料）。操作要点：先将施工后的基材在常温下放置10-20分钟进行预干燥（避免直接高温加热导致涂层起泡）；将基材放入烘箱，按照产品说明书设定烘干温度（一般为60-120℃，具体需匹配涂料耐温性和基材材质）；控制烘干时间，一般为30-60分钟（温度越高，时间可适当缩短，需避免高温过长导致涂层老化）；烘干完成后，待烘箱温度自然降至常温后再取出基材，避免温差过大导致基材或涂层开裂。 注意：高温烘干前需确认基材材质耐温性（如部分塑料基材不耐高温，不可采用此工艺）；烘干过程中需保证烘箱内通风良好，及时排出挥发的溶剂。 养护注意：无论采用哪种干燥工艺，完全固化后的涂层都需进行合理养护：后期清洁时用柔软湿布轻轻擦拭，避免使用强酸、强碱清洁剂及粗糙工具；避免涂层长期接触尖锐物体，防止刮伤；对于长效涂层，定期检查涂层完整性，若出现局部破损，及时进行补涂修复。 四、福膜科技产品介绍 WA 7330是一种玻璃用的防雾镀膜液系列产品。本产品的主要成分为有机-无机杂化纳米溶胶、无机硅树脂、润湿剂、乙醇和水，环保性好、安全无毒。溶剂挥发后，经适当固化后形成镀膜层，其和玻璃基材能牢固附着，赋予玻璃表面超亲水防雾、耐刮擦和耐污的功能。该产品初始接触角＜5°，镀膜基材经水浸泡、高温高湿、紫外加速老化、耐摩擦等测试后仍然具有防雾效果，且测试接触接触角＜10°。本产品主要用于玻璃的表面处理，如浴室镜、冰箱透明窗、相机镜头、透明头盔、护目镜和眼镜片等行业，此外，本产品也可扩展用于金属和陶瓷的表面处理上。
|
